3.-INTERACCIÓN
Diagrama
de secuencia
El diagrama
de secuencia es un tipo de
diagrama usado para modelar interacción entre objetos en un sistema según UML.
Un diagrama
de secuencia muestra la
interacción de un conjunto de objetos en una aplicación a través del tiempo y
se modela para cada caso de uso. Mientras que el diagrama de casos de uso permite
el modelado de una vista business del escenario, el diagrama de
secuencia contiene detalles de implementación del escenario, incluyendo los
objetos y clases que se usan para implementar el escenario y mensajes
intercambiados entre los objetos.

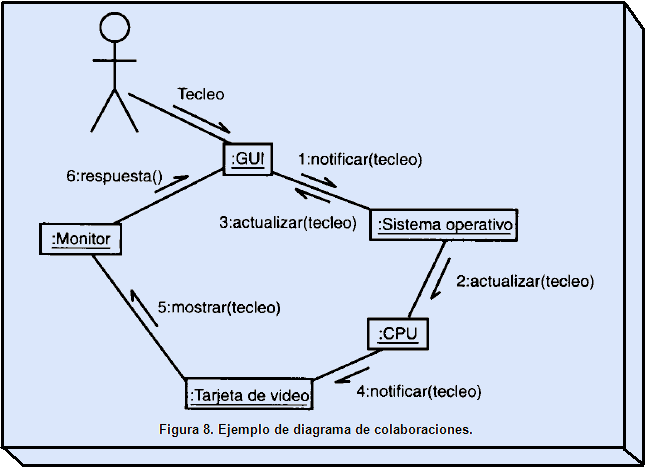

Diagrama
de colaboración
Un diagrama
de colaboración en las versiones de UML 1.x es esencialmente un diagrama que
muestra interacciones organizadas alrededor de los roles.
A diferencia de los
diagramas de secuencia, los diagramas de colaboración, también llamados
diagramas de comunicación, muestran explícitamente las relaciones de los roles.
Por otra parte, un diagrama de comunicación no muestra el tiempo como una
dimensión aparte, por lo que resulta necesario etiquetar con números de
secuencia tanto la secuencia de mensajes como los hilos concurrentes.
·
Muestra cómo las
instancias específicas de las clases trabajan juntas para conseguir un objetivo
común.
·
Implementa las
asociaciones del diagrama de clases mediante el paso de mensajes de un objeto a
otro. Dicha implementación es llamada "enlace".
Un diagrama de
comunicación es también un diagrama de clases que contiene roles de
clasificador y roles de asociación en lugar de sólo clasificadores y
asociaciones. Los roles de clasificador y los de asociación describen la
configuración de los objetos y de los enlaces que pueden ocurrir cuando se
ejecuta una instancia de la comunicación. Cuando se instancia una comunicación,
los objetos están ligados a los roles de clasificador y los enlaces a los roles
de asociación. El rol de asociación puede ser desempeñado por varios tipos de
enlaces temporales, tales como argumentos de procedimiento o variables locales
del procedimiento. Los símbolos de enlace pueden llevar estereotipos para
indicar enlaces temporales.
Dirección de Web. : Diagrama de Colaboración
Diagrama de comunicación
Un diagrama de
comunicación es una
versión simplificada del diagrama de colaboración de la versión de
UML 1.x.
Un diagrama de
comunicación modela las interacciones entre objetos o partes en términos de
mensajes en secuencia. Los diagramas de comunicación representan una
combinación de información tomada desde el diagrama de clases, secuencia, y diagrama de casos de uso describiendo tanto la estructura estática
como el comportamiento dinámico de un sistema.
Dirección de Web. : Diagrama de Comunicación
